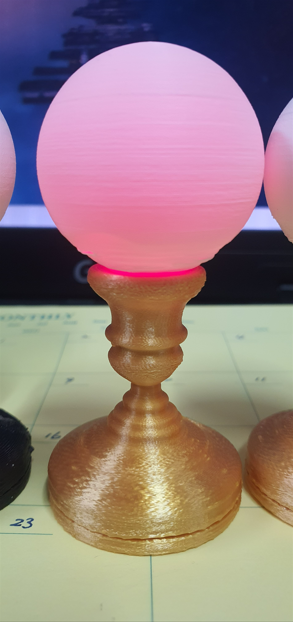

3D 프린터로 만드는 인형의 집 LED 램프

인형의 집 미니어처 소품 중에서도 분위기를 결정짓는 중요한 요소는 조명이다. 단순히 모양만 흉내 낸 장식품이 아니라, 실제로 불을 밝힐 수 있는 기능성 LED 램프를 직접 설계하고 제작해 보았다.

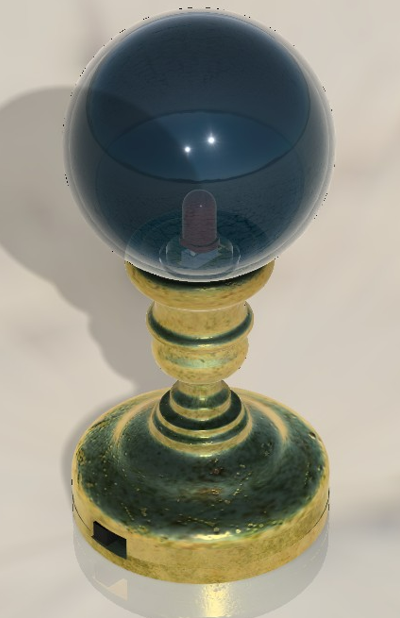

1. 모델링 및 출력물 구성

• 이번 램프는 조립 편의성과 배선 수납을 고려하여 총 3개의 파츠로 설계했다.
• 촛대 (candle_stick.stl): 램프의 기둥 역할을 하며 LED가 삽입된다.
• 베이스 (bot_cap.stl): 하단 덮개로, 배터리와 스위치를 고정하는 기반이 된다.
• 조명 커버 (cover_lamp.stl): 빛을 은은하게 분산시키는 갓 역할을 한다.







2. 권장 출력 설정

정교한 미니어처인 만큼 출력 품질이 중요하다. 직접 출력하며 최적화한 설정값은 다음과 같다.

• 촛대 및 조명 커버: 형상이 복잡하므로 Raft와 서포트 설정을 권장한다.
• 베이스: 별도의 서포트 없이도 안정적으로 출력된다.
• 공통 설정: 내부 채움(Infill) 20%, 외벽(Wall) 3회면 충분한 강도를 확보할 수 있다.





3. 필요한 부품 및 도구 (BOM)



출력물 외에 실제 점등을 위해 다음 부품들이 필요하다. (규격에 맞는 부품을 미리 준비하는 것이 좋다.)

• 5mm LED (1개)
• LR44 전지 (2개)
• 미니 슬라이드 스위치 (핸들 길이 6mm)
• Female Dupont 케이블 2P (길이 약 40mm)
• 작업 도구: 와이어 스트리퍼, 인두 및 납, LED 다리를 자른 자투리 철사 등



4. 제작 팁

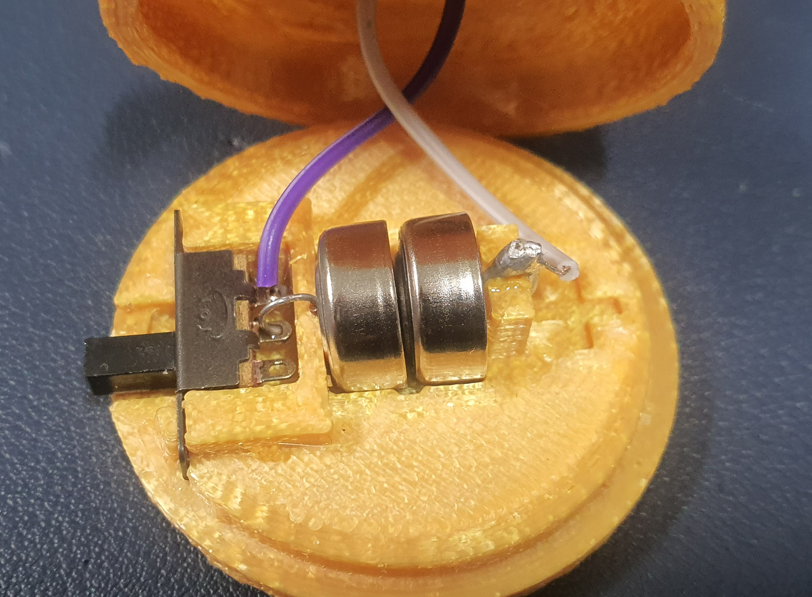

하단 베이스 공간에 배터리와 스위치가 딱 맞게 들어가도록 설계되어 있다. 배선을 연결할 때 2P 듀폰 케이블을 활용하면 작업이 훨씬 수월하다. LED 다리를 자르고 남은 철사를 활용해 접점을 보강하는 것도 좋은 방법이다.

📥 3D 모델 공유 (MakerWorld)



직접 설계한 이 모델의 STL 파일은 아래 MakerWorld 링크에서 확인할 수 있다. 누구나 무료로 다운로드하여 출력할 수 있도록 공개해 두었다.

https://makerworld.com/ko/models/2591464-miniature-dollhouse-led-lamp
