Power Bank 모델링 (Fusion360) 및 조립

갑자기 전기가 없는 곳에서 조그만 모터를 작동시켜야 할 상황이 있었는데 포터블 전원장치가 마땅한 것이 없어서 아쉬운 상황이 있었다.   이 기회에 간단히 사용할 전압 가변형 전원장치를 만들어 보았다.

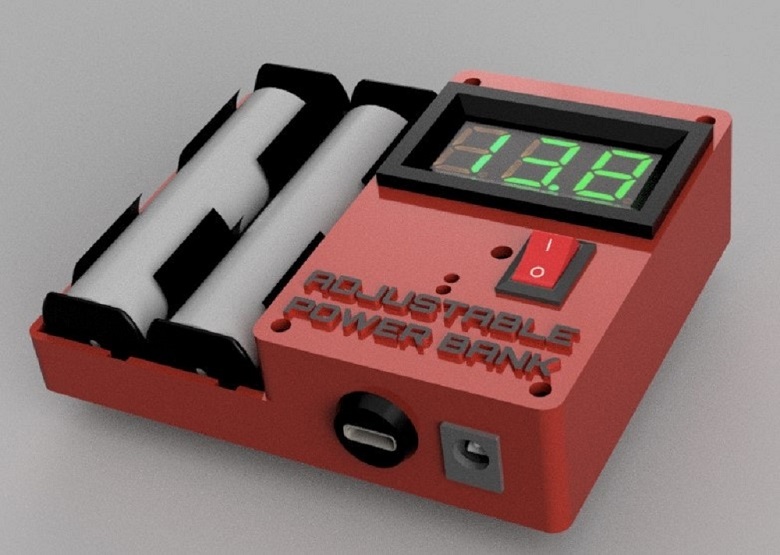

먼저 사무실에 갖고 있는 부품 위주로 간단히 모델링을 해보았다..

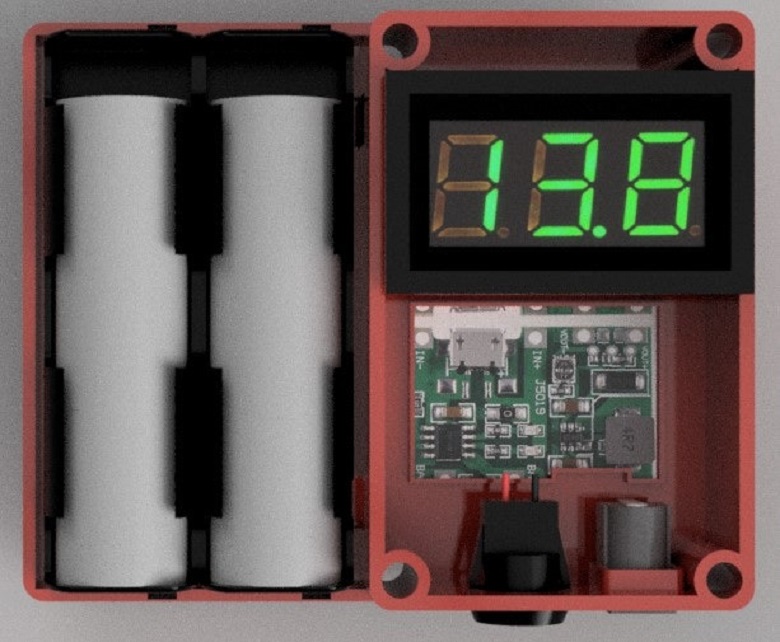

18650을 2개를 병렬로 연결하고 여기에 J5019 보드를 연결하면 충전과 승압을 한꺼번에 해결할 수 있다.

가변할 수 있는 전압의 범위는 4.3V부터 27V사이라고 하는데 실제로 전 영역을 사용해본 적은 없다.



참고로 필자는 오래 전에 알리에서 J5019보드를 여러개 한번에 구매했는데 전체가 납땜불량으로 전원이 쇼트가 나는 큰 문제가 있다.   그래서 불가피하게 USB 커넥터를 뗴고 다시 작업해야하는 불편함이 있는데 요즘 나오는 부품은 이 문제가 해결되었으려나...

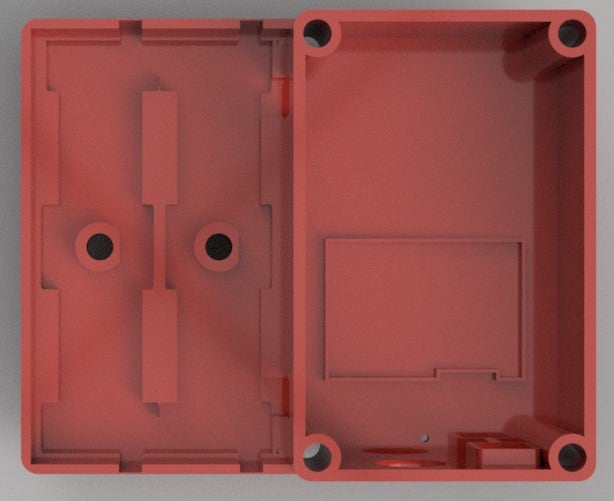

최종 내부는 아래 사진과 같으며 구멍에는 M3 인서트 너트를 삽입하려고 한다.









모델링한 것을 출력을 끝내고 필요한 부품들을 함께 나열해보았다.

왼쪽부터

• 출력물 케이스와 뚜껑,
• 18650 배터리 홀더 2개 (18650 배터리는 사진에 누락됨 ㅠㅠ)
• 디지털 볼트미터
• C타입 USB Female 커넥터
• DC잭
• 토글스위치
• J5019 보드
• M3 볼트 6개
• M3 x 5 x 4 인서트 너트 6개

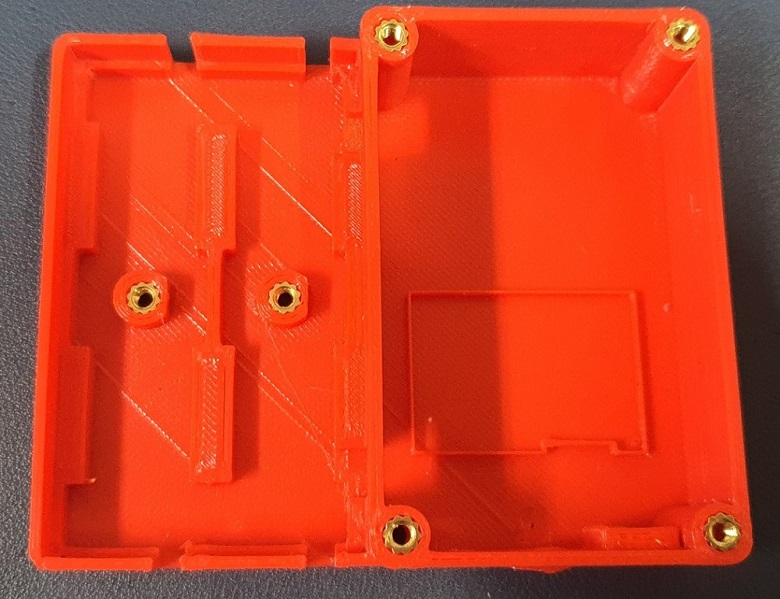

먼저 인서트 너트를 삽입한다.   인서트 너트를 깔끔하게 삽입하기 위해서는 여러 번의 시행착오를 겪게 된다.

설계할 때 치수 문제, 작업할 때 인두의 위치, 힘조절 등등등 ...

아무튼 이젠 제법 깔끔하게 작업할 정도의 수준은 되었다.

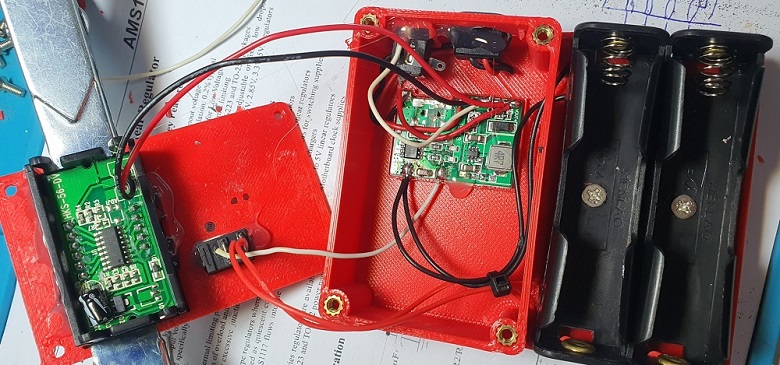

부품들을 제 위치에 모두 조립하고 배선까지 완료.

부품이 흔들리는 것을 방지하기 위해 글루건 몇 방울 씩 발라서 고정해 준다.

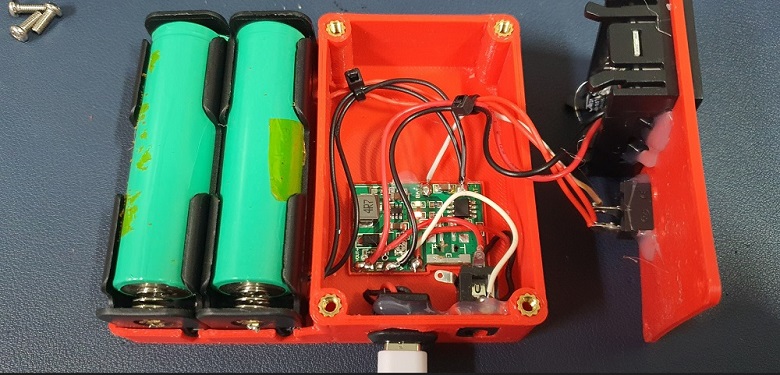

뚜껑을 덮기 전에 충전 테스트를 해보았더니 문제없이 잘 되고 있다.

배선이 복잡해보여도 비교적 간단한 회로라서 한번에 성공할 수 있었던 것 같다.

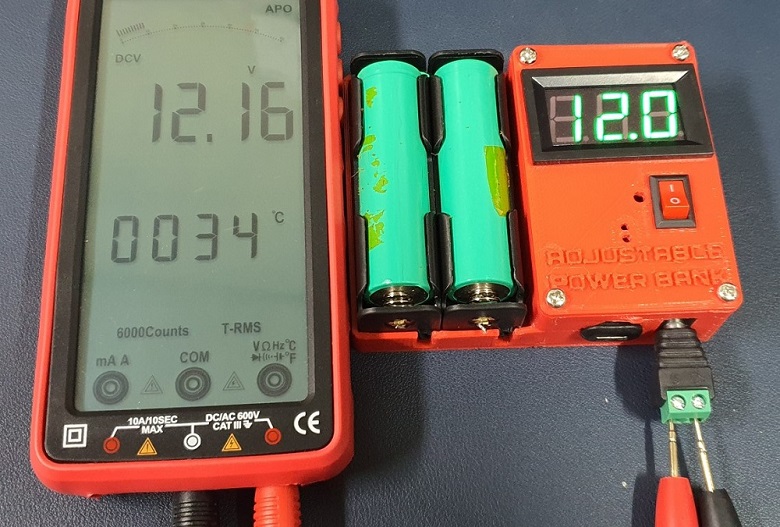

출력전압과 디스플레이되는 전압이 일치하는 지 멀티미터로 측정하여 비교해 보았더니

약 0.16V의 오차가 있었다.

정밀한 용도로 사용할 것이 아니니 이 정도 오차는 무시해도 될 것 같다.

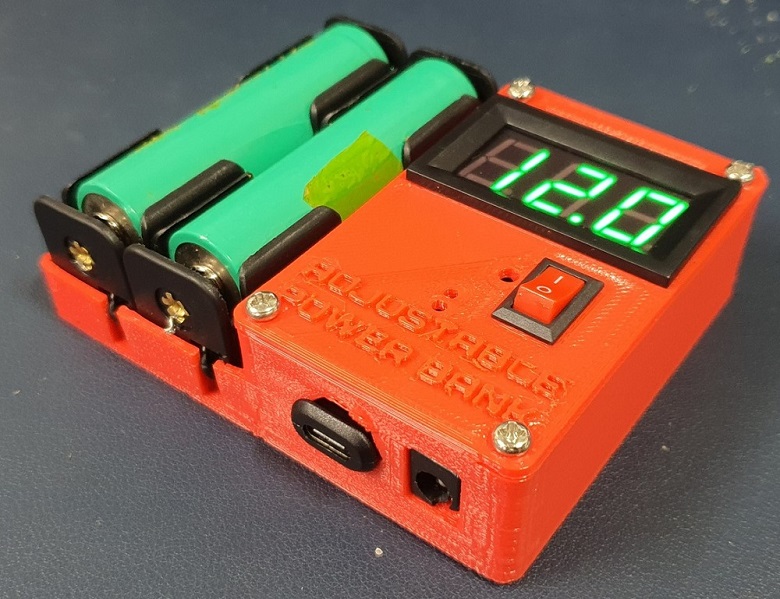

마지막 완성된 최종품 사진

평상시 충전 좀 해두고 있다가 갖고 다니면서 사용하면 유용할 것 같다.





메이커월드에 stl을 올려둠.

https://makerworld.com/ko/models/1683055-variable-voltage-power-bank
