ESP32_Relay_AC 1채널 릴레이보드 소개

 AC 전원 일체형 ESP32 싱글 릴레이 보드: 스마트 홈 DIY를 위한 올인원 솔루션

보통 스마트 홈 장치를 만들려면 ESP32 보드, 릴레이 모듈, 그리고 이를 구동할 전원 어댑터까지 주렁주렁 연결해야 한다. 하지만 이 보드는 ESP32-WROOM-32E 컨트롤러, 10A 릴레이, AC-DC 파워 서플라이가 단 한 장의 PCB에 통합되어 배선 고민을 한 번에 해결해준다.

알리익스프레스 등에서 쉽게 구할 수 있는 이 보드의 상세 사양과 사용법을 정리한다.



하드웨어 주요 구성 및 사양

• 이 보드의 최대 장점은 단순함과 확장성이다.
• 전원 입력: AC 90V ~ 250V를 직접 입력받는다. (국내 220V 환경 완벽 지원)
• 컨트롤러: 안정성이 검증된 ESP32-WROOM-32E 모듈 탑재 (Wi-Fi/Bluetooth).
• 릴레이: SRD-05VDC-SL-C 모델 (최대 AC 250V/10A 제어).
• 넉넉한 확장 핀: 보드 양옆에 4개의 10핀 헤더가 있어 GND, 5V, 3.3V 전원은 물론 다양한 GPIO를 뽑아 쓸 수 있다. 온습도(DHT22), 조도, 인체감지(PIR) 센서 등을 추가하기 매우 유리하다.

상세 핀맵 (Pinout) 및 연결 정보

• 실제 코딩과 배선 시 반드시 확인해야 할 내부 할당 번호다.
• 릴레이 제어: GPIO 16 (High 출력 시 릴레이 작동)
• 상태 표시 LED: GPIO 23 (보드상의 파란색 LED)
• 사용자 버튼: EN(Reset) 버튼과 IO0(프로그래밍 모드 진입) 버튼 내장.
• 릴레이 출력 단자:
• COM: 공통 단자 (전원 한쪽 연결)
• NO (Normal Open): 평소엔 끊겨 있다가 작동 시 연결 (가장 많이 사용)
• NC (Normal Close): 평소엔 연결되어 있다가 작동 시 끊김

표. 좌우 확장 핀맵

핀기능	번호	번호	핀기능	핀기능	번호	번호	핀기능
3V3	1	2	CLK	5V	21	22	GND
SD0	3	4	SD1	SD3	23	24	CMD
G15	5	6	G2	G13	25	26	SD2
G0	7	8	G4	G154	27	28	G12
G16(Relay)	9	10	G17	G26	29	30	G27
G5	11	12	G18	G33(	31	32	G25
G19	13	14	GND	G35	33	34	G32
G21	15	16	RXD	SVN	35	36	G34
TXD0	17	18	G22	EN	37	38	SVP
G23(LED)	19	20	GND	GND	39	40	3V3





표. 업로드 관련 핀맵

핀번호	1	2	3	4	5	6
핀기능	IO0	GND	GND	RX	TX	5V



3. 프로그램 업로드 가이드

이 보드에는 USB 포트가 없으므로 별도의 USB to TTL (UART) 변환기가 필요하다.

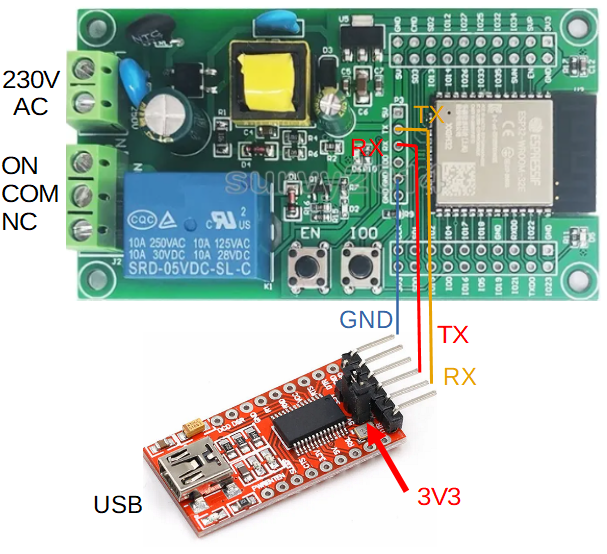

연결 방법

USB/TTL 변환기의 핀을 보드 중앙의 프로그래밍 커넥터에 다음과 같이 연결한다.

• 변환기 TX ↔ 보드 RX
• 변환기 RX ↔ 보드 TX
• 변환기 GND ↔ 보드 GND
• 변환기 5V(또는 3.3V) ↔ 보드 5V(또는 3.3V)



업로드 모드 진입 공식

• 단순히 연결만 해서는 코드가 올라가지 않는다. 아래 순서를 따라야 한다.
• IO0 버튼을 꾹 누른 상태를 유지한다.
• EN(Reset) 버튼을 짧게 딸깍 누른다.
• 누르고 있던 IO0 버튼을 뗀다.
• 이제 ESP32가 프로그래밍 대기 상태가 된다. 업로드가 끝나면 다시 EN 버튼을 눌러 새 프로그램을 실행시킨다.



4. 추천 소프트웨어 환경

제조사 전용 앱에 갇히지 않고 사용자가 원하는 대로 커스텀할 수 있다는 것이 이 보드의 진정한 가치다.

• Arduino IDE: ESP32 Dev Module 보드 설정으로 직접 코딩 가능. 초기 업로드 후 OTA(무선 업데이트) 기능을 코드에 넣으면 다음부터는 USB/TTL 연결 없이 Wi-Fi로 업데이트할 수 있다.
• ESPHome: YAML 설정 파일만으로 센서와 릴레이를 자동화할 수 있다.
• ESPEasy: 코딩 없이 웹 화면 설정만으로 조도, 온도 센서 등을 붙여 활용하기에 최적화되어 있다.



5. 안전을 위한 주의사항

• 고전압 위험: 보드 왼쪽 상단 터미널에는 AC 220V가 흐른다. 전원이 연결된 상태에서 회로를 만지면 감전 사고의 위험이 크므로 반드시 전용 케이스를 제작해 사용해야 한다.
• 프로그래밍 시 주의: 안전을 위해 펌웨어를 올릴 때는 AC 전원을 뽑고, USB/TTL 변환기의 전원만 사용하는 것을 권장한다.
• 부하 용량: 릴레이 규격은 10A이지만, 수명을 위해 실제로는 5A(약 1000W) 이하의 부하에서 사용하는 것이 안정적이다.



6. 제품 구입 가능한 곳

• ESP32 Relay 1channel 보드 : https://s.click.aliexpress.com/e/_c3csR7G5
• USB to TTL (UART) 변환기 : https://s.click.aliexpress.com/e/_c3iz7KBn



이 모듈은 단순한 스마트 스위치를 넘어, 다양한 센서를 결합한 지능형 제어기를 단 한 장으로 구현할 수 있게 해준다. 배선은 단순하게 유지하면서 기능은 강력하게 가져가고 싶은 메이커들에게 최고의 가성비 아이템이다.
