산업용 USB to RS485 Converter 사용법 및 설치 가이드

산업용 기기나 통신 장비를 다루다 보면, USB와 RS485 포트를 연결해 데이터를 주고받을 필요가 생기기 마련입니다.

이때 유용한 장비가 바로 USB to RS485 변환기입니다.

오늘은 이 변환기의 특징, 설치 방법, 사용법에 대해 알아보겠습니다.



https://s.click.aliexpress.com/e/_oDpSDal

Industrial USB to RS485 Converter Original FT232RL - AliExpress 7



---

USB to RS485 변환기란?

USB to RS485 변환기는 FT232RL 칩셋을 사용하여 USB 포트와 RS485 포트 간의 통신을 원활하게 해주는 장치입니다. 이 장치는 다양한 보호 기능을 내장하고 있어 산업 환경에서도 안정적으로 사용할 수 있습니다.

---

주요 특징

• 안정적인 통신
  USB 포트와 RS485 포트를 연결하여 데이터 전송을 안정적으로 지원합니다.
• FT232RL 칩셋 사용
  FT232RL 칩을 사용하여 빠르고 안정적인 데이터 전송이 가능하며, 다양한 시스템과 호환됩니다.
• 강력한 보호 기능
  • TVS 다이오드: 전압 스파이크나 서지 전압을 억제하여, 번개나 정전기 등으로부터 장비를 보호합니다.
  • 자동 복구 퓨즈: 과전류나 과전압으로부터 보호하며, 문제가 해결되면 자동으로 복구됩니다.
  • 보호 다이오드: 전압 출력을 안정적으로 유지하고 충격에 대한 저항력을 높여줍니다.
• LED 상태 표시
  변환기에는 3개의 LED가 장착되어 있어, 전원 상태 및 데이터 송수신 상태를 쉽게 확인할 수 있습니다.
  • PWR: 전원이 연결되면 빨간색으로 표시됩니다.
  • TXD: 데이터 송신 시 빨간색으로 점등됩니다.
  • RXD: 데이터 수신 시 빨간색으로 점등됩니다.

---

제품 사양

• 제품 유형: 산업용 USB to RS485 변환기
• 통신 속도 (Baudrate): 300bps ~ 921600bps
• 호스트 포트: USB
• 디바이스 포트: RS485

USB 포트:

• 작동 전압: 5V
• 커넥터: USB-A
• 보호 기능: 200mA 자동 복구 퓨즈, ESD 보호
• 전송 거리: 약 5미터

RS485 포트:

• 커넥터: 스크류 터미널 (A+, B-, GND)
• 방향 제어: 하드웨어 자동 제어
• 보호 기능: 600W 번개 보호, 15KV ESD 보호, 내장된 120Ω 균형 저항기
• 전송 거리: 최대 1200미터 (낮은 통신 속도에서)
• 전송 모드: 포인트-투-멀티포인트 (최대 32개 노드, 16개 이상의 노드에는 리피터 사용 권장)

---

사용 환경

• 작동 온도: -15℃ ~ 70℃
• 작동 습도: 5%RH ~ 95%RH
• 지원 운영 체제:
  • macOS
  • Linux
  • Android
  • WinCE
  • Windows 10 / 8.1 / 8 / 7 / XP

---

USB to RS485 변환기 설치 및 사용 방법

1. 드라이버 설치

1. 변환기를 PC에 연결
   USB to RS485 변환기를 PC에 연결합니다.
2. 장치 관리자 확인

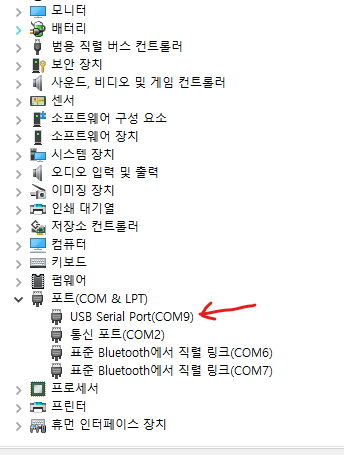

   Windows 장치 관리자를 열고, 변환기가 제대로 인식되는지 확인합니다. 만약 노란색 느낌표가 표시된다면, 드라이버가 설치되지 않은 것입니다.
3. 드라이버 설치
   제공된 드라이버 파일을 다운로드하여 설치합니다. 드라이버 설치가 완료되면 느낌표가 사라지고, COM 포트로 장치가 정상적으로 인식됩니다.
   https://ftdichip.com/drivers/vcp-drivers/








2. RS485 연결 테스트

1. 필요한 장비
   두 개의 RS485 장치가 필요합니다.
2. 연결 방법
   • A+를 A+에, B-를 B-에 연결합니다.
   • 두 장치를 USB to RS485 변환기에 연결하고, 변환기를 PC에 연결합니다.







3. 통신 테스트

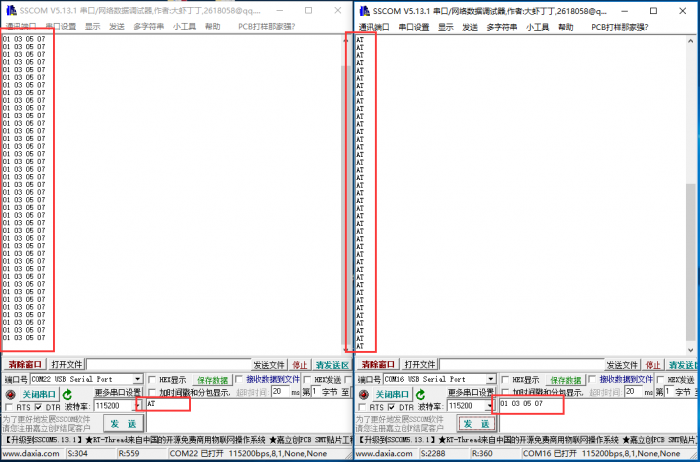

   SSCOM 같은 터미널 프로그램을 사용하여 데이터 송수신을 테스트합니다. 연결이 정상적으로 이루어지면 데이터 송수신이 원활하게 이루어집니다.



SSCOM5.13.1_EN.zip

0.40MB



---

결론

USB to RS485 변환기는 안정적인 데이터 전송과 다양한 보호 기능을 제공하는 매우 유용한 장비입니다. 설치가 간편하고, 산업 환경에서도 안전하게 사용할 수 있는 특성을 가지고 있어 여러 분야에서 널리 사용됩니다. 이 가이드를 참고하여 변환기를 제대로 활용하시기 바랍니다.
