아두이노 MCU 총 정리

아두이노(Arduino)는 오픈 소스 하드웨어 및 소프트웨어 플랫폼으로, 마이크로컨트롤러(MCU)를 기반으로 하는 다양한 전자 프로젝트를 쉽게 구현할 수 있도록 설계되었다. 이 플랫폼은 초보자와 전문가 모두가 사용할 수 있도록 직관적이고 다양한 기능을 제공한다. 여기서는 아두이노의 주요 MCU와 특징들을 정리해 보겠다.



1. 아두이노 MCU란?

아두이노는 주로 마이크로컨트롤러(MCU)를 사용하여 다양한 센서 및 액추에이터를 제어하는 전자 회로 설계에 활용된다. 마이크로컨트롤러는 작은 컴퓨터처럼 작동하는 칩으로, 중앙 처리 장치(CPU), 메모리, 입출력 인터페이스 등을 포함한다. 아두이노 보드는 이러한 MCU를 중심으로 제작된 개발 플랫폼으로, 간편한 프로그래밍과 하드웨어 인터페이스를 제공한다.



2. 주요 아두이노 보드와 MCU 종류

아두이노는 여러 종류의 보드를 제공하며, 각 보드는 특정 MCU를 기반으로 제작됩니다. 대표적인 아두이노 보드와 사용된 MCU는 다음과 같다.

1) Arduino Uno

• MCU: ATmega328P (AVR 마이크로컨트롤러)
• 클럭 속도: 16 MHz
• 플래시 메모리: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• 디지털 핀: 14개 (PWM 출력 6개)
• 아날로그 입력 핀: 6개
  Arduino Uno는 가장 많이 사용되는 아두이노 보드로, 초보자에게 적합하며 다양한 프로젝트에서 사용된다.

아두이노 우노

2) Arduino Nano

• MCU: ATmega328P 또는 ATmega168
• 클럭 속도: 16 MHz
• 플래시 메모리: 32 KB (ATmega328P 기준)
• SRAM: 2 KB (ATmega328P 기준)
• EEPROM: 1 KB (ATmega328P 기준)
• 디지털 핀: 14개
• 아날로그 입력 핀: 8개

Arduino Nano는 작고 소형화된 보드로, 제한된 공간에 아두이노를 통합하고자 할 때 유용하다.

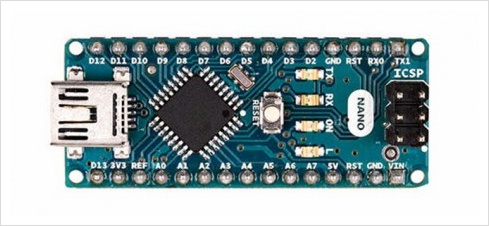

아두이노 나노



3) Arduino Mega

• MCU: ATmega2560
• 클럭 속도: 16 MHz
• 플래시 메모리: 256 KB
• SRAM: 8 KB
• EEPROM: 4 KB
• 디지털 핀: 54개 (PWM 출력 15개)
• 아날로그 입력 핀: 16개

Arduino Mega는 많은 핀과 더 큰 메모리 용량이 필요한 복잡한 프로젝트에 적합하다.

아두이노 메가2560

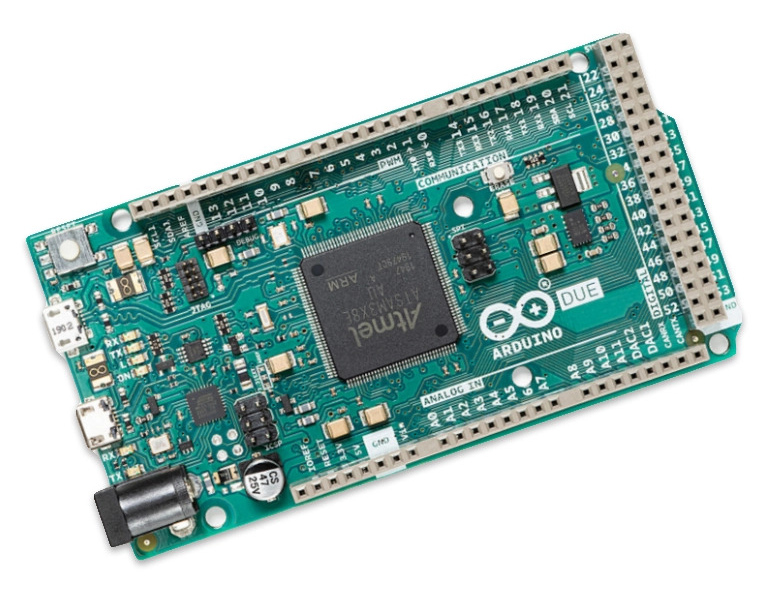

4) Arduino Due

• MCU: ATSAM3X8E (32비트 ARM Cortex-M3)
• 클럭 속도: 84 MHz
• 플래시 메모리: 512 KB
• SRAM: 96 KB
• 디지털 핀: 54개 (PWM 출력 12개)
• 아날로그 입력 핀: 12개
• 아날로그 출력 핀: 2개 (DAC)

Arduino Due는 32비트 ARM 기반으로 고성능을 요구하는 프로젝트에 사용된다.

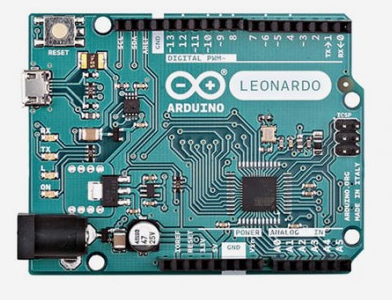

5) Arduino Leonardo

• MCU: ATmega32u4
• 클럭 속도: 16 MHz
• 플래시 메모리: 32 KB
• SRAM: 2.5 KB
• EEPROM: 1 KB
• 디지털 핀: 20개
• 아날로그 입력 핀: 12개

Arduino Leonardo는 USB HID(키보드나 마우스처럼 작동) 기능이 포함된 보드로, 사용자 입력 디바이스 개발에 적합하다.

6) Arduino MKR 시리즈

• MCU: 다양한 MCU (ATSAMD21 Cortex-M0+, ESP32, STM32 등)
• 특징: IoT(사물인터넷) 프로젝트를 위한 다양한 연결 기능 제공 (WiFi, LoRa, GSM 등)
• 주요 보드: Arduino MKR WiFi 1010, MKR Zero, MKR GSM 1400

MKR 시리즈는 주로 IoT 개발에 사용되며, 다양한 무선 연결 옵션을 제공한다.

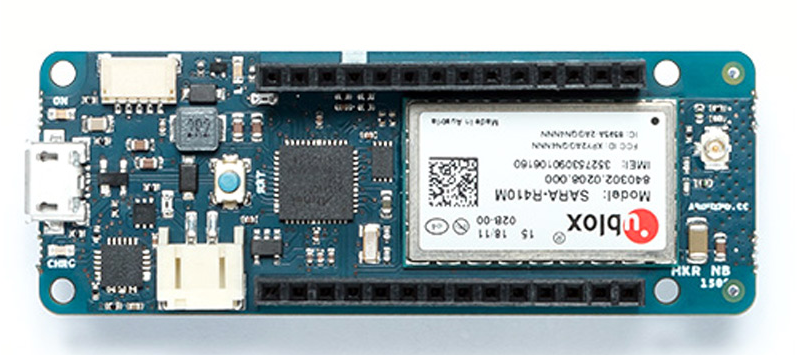

아두이노 MKR NB 1500



3. 아두이노의 장점

오픈 소스: 하드웨어와 소프트웨어가 모두 오픈 소스이기 때문에 누구나 쉽게 수정하고 개발할 수 있다.
광범위한 커뮤니티: 전 세계적으로 많은 사용자들이 있어 문제 해결과 아이디어 공유가 활발하다.
풍부한 라이브러리: 다양한 센서, 모터, 액추에이터 등에 대한 라이브러리를 제공하여 쉽게 프로젝트를 확장할 수 있다.
간편한 프로그래밍: C/C++ 기반의 Arduino IDE를 통해 간단한 코드로 복잡한 작업을 수행할 수 있다.



4. 아두이노의 한계

제한된 처리 성능: 일부 보드(특히 AVR 기반)는 제한된 성능과 메모리 때문에 복잡한 연산이나 고급 기능을 처리하기 어렵다.
전력 소모: 일부 보드는 전력 효율이 낮아 배터리로 장기간 사용하기에 적합하지 않을 수 있다.



5. 아두이노와 다른 MCU 비교

아두이노는 초보자에게 매우 친숙한 플랫폼이지만, 고성능이 요구되는 경우 다른 MCU나 플랫폼을 사용하는 것이 더 적합할 수 있다. 예를 들어, STM32나 ESP32는 더 높은 성능과 기능을 제공하는 반면, 아두이노는 더 간편한 사용성과 폭넓은 커뮤니티 지원이 장점이다.



결 론

아두이노는 전자공학 입문자부터 전문가까지 다양한 프로젝트에 활용할 수 있는 강력한 플랫폼이다. 선택할 수 있는 보드의 종류도 많아, 용도에 맞는 MCU를 기반으로 한 보드를 선택하는 것이 중요하다. 프로젝트의 복잡도와 요구 성능에 따라 적절한 아두이노 보드를 선택해 개발을 시작하는 것이 좋다.
