Flashforge Adventurer 3 순정 베드 핀맵 분석 및 SKR MINI E3 연결

Flashforge Adventurer 3(이하 AD3) 개조 프로젝트의 일환으로, 순정 히트베드를 SKR MINI E3 V1.2 보드에 이식하기 위해 커넥터 핀맵을 분석하고 기록해 둔다.

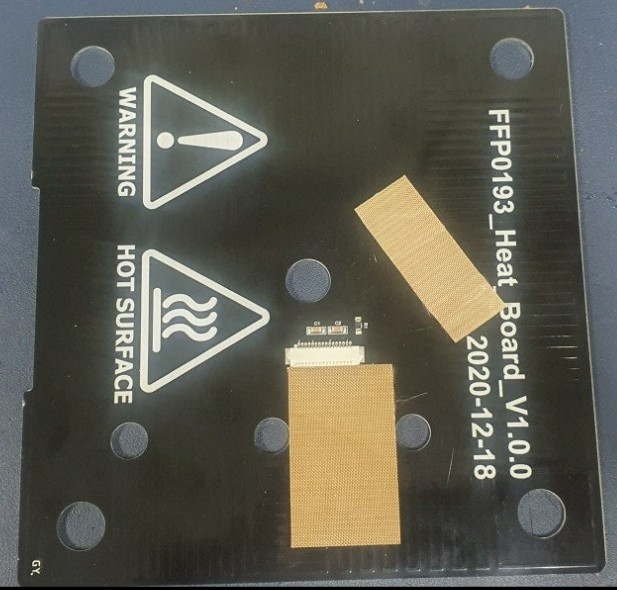

AD3 순정 베드는 전용 14핀 커넥터를 사용하며, 대전류 대응을 위해 다수의 핀을 병렬로 할당한 구조를 가지고 있다.

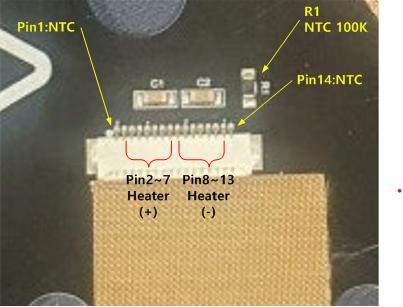

1. 베드 커넥터 핀맵 (14 Pin)



멀티미터 측정 결과, 14개의 핀은 다음과 같이 크게 3개 그룹으로 나뉜다.

핀 번호	할당 기능	상세 내용
1번	NTC 100K (+)	온도 센서 신호선
2~7번	Heater Line (A)	히터 전원 공급 (6개 핀 병렬)
8~13번	Heater Line (B)	히터 전원 공급 (6개 핀 병렬)
14번	NTC 100K (-)	온도 센서 신호선





2. 주요 분석 사항

• 히터 라인(Power):
  2~7번 그룹과 8~13번 그룹이 각각 하나의 전원 극성을 담당한다. AD3 베드는 24V에서 약 8A 이상의 전류를 소모하므로, 단일 핀의 허용 전류 부족을 해결하기 위해 6개씩 묶어 통로를 확보한 설계다.
• 온도 센서(Thermistor):
  1번과 14번 핀에 할당되어 있다. 전형적인 NTC 100K 써미스터이며, 상온(25°C) 기준 약 100kΩ의 저항값이 측정된다.
• 회로 연결 시 저항 변화:
  메인보드에 연결 시 보드 내부의 4.7k 풀업 저항과 병렬로 연결되면서 멀티미터상 측정 저항값이 약 4.5kΩ~20kΩ 수준으로 떨어지는 현상이 관찰되나, 이는 회로 구성상 정상적인 반응이다.
• 통전 특성:
  히팅 코일의 저항이 매우 낮으므로 베드 단자에서 2~13번 핀 사이는 모두 통전 상태로 확인된다.

3. SKR MINI E3 보드 연결 가이드

• 배선 처리:
  브레이크아웃 보드 제작 시 2~7번 핀 그룹을 하나로 묶고, 8~13번 핀 그룹을 하나로 묶어 보드의 HBED 단자에 연결한다.
• 전류 밀도:
  고전류가 흐르는 히터 라인은 반드시 두꺼운 배선을 사용해야 하며, 커넥터 접촉 불량 시 과열 위험이 있으므로 확실한 압착 및 납땜이 필요하다.
• 신호 간섭:
  써미스터 신호선(1, 14번)은 가급적 히터 전원 라인과 분리하여 배선하며, 전원 GND와 신호용 GND가 브레이크아웃 보드 단에서 혼용되지 않도록 주의한다.



4. 펌웨어 설정 (Marlin)

• Configuration.h 파일 내 온도 센서 타입을 1번(100k thermistor - best choice for EPCOS)으로 설정한다.
• #define TEMP_SENSOR_BED 1



AD3 순정 베드는 하드웨어 신뢰성이 검증된 부품이므로, 위 핀맵을 준수하여 배선을 개조하면 범용 컨트롤 보드에서도 안정적인 베드 히팅 성능을 기대할 수 있다.
